PVT-太阳能接收器热和电流的输
混合动力太阳能光伏空气接收器
冷却系统太阳发电能接收器具有最理想的功率输出，外部新鲜空气预热，获得免费的太阳热能。
混合动力太阳能接收器输出的电流和热量
由强制冷却来提高太阳能发电量 ，由免费的太阳能来预热外部空气最大限度使用太阳能：10平方米的屋顶面积产生（每小时）1.59KW电功率（度电）+4.8KW峰值热量（6块*0.8KW制热量/块）=6.39kWp
开发的技术背景
太阳能量穿透在光伏模块中只被转化为电能的15%。辐射能的市长部分变成了热量，它降低了电池的效率，使其产生电流。因此，有了太阳能电站，必须保证良好的散热，通常是由模块的后通风。
在混合太阳能接收集器中，这些模块通过循环的方式被冷却，如果需要的话，可以利用被加热的空气，用于其他的。

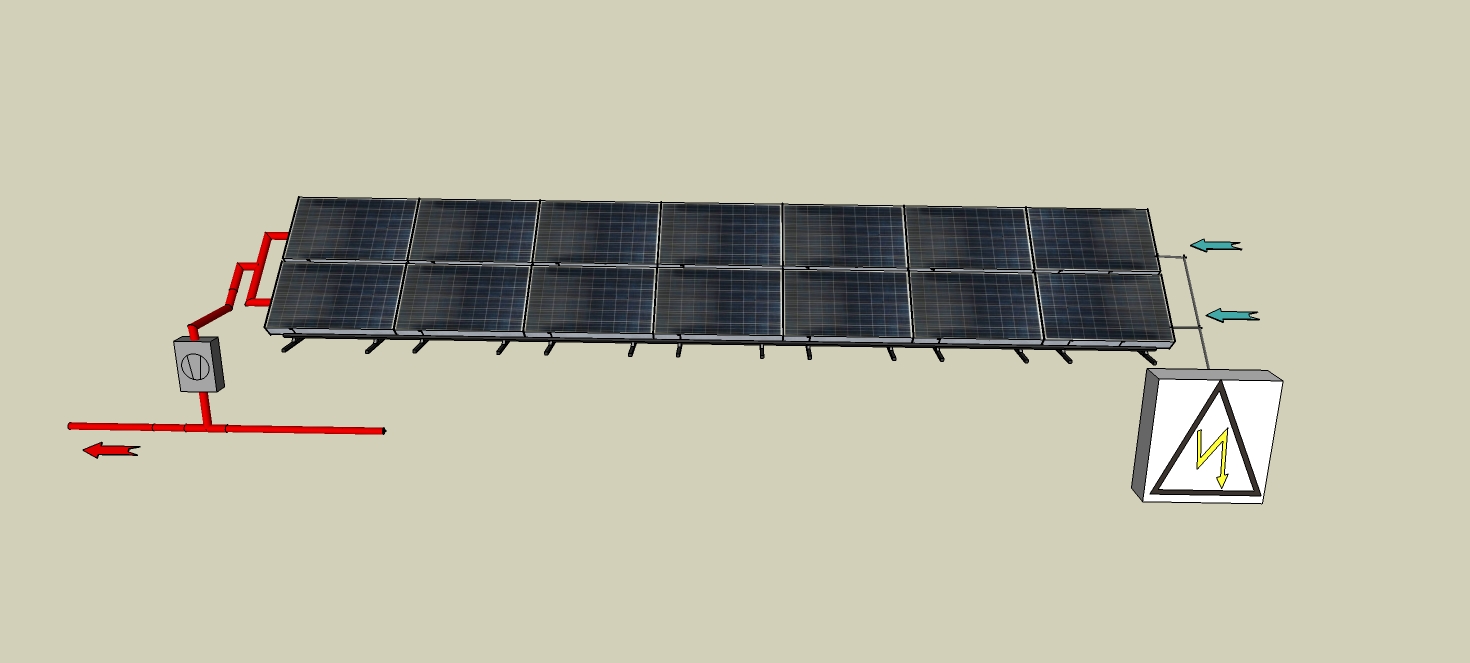

混合动力太阳能接收器发电和发热安装示意图
明天能源的混合动力太阳能接收器，测试按照太阳能系统要求进行的,包括:
采用铝合金框架的热镀锌钢壳，内部保温材料、吸收板和表面的光伏板。混合动力太阳能接收器 有三种材料组成，一个PVT光伏板(PVT-a-1),一个空气过滤器(PVT-A-2)和2个风管连接器(PV-T-3)和一个安装支架，就可以直接连接成一个标准的PVT接收器。

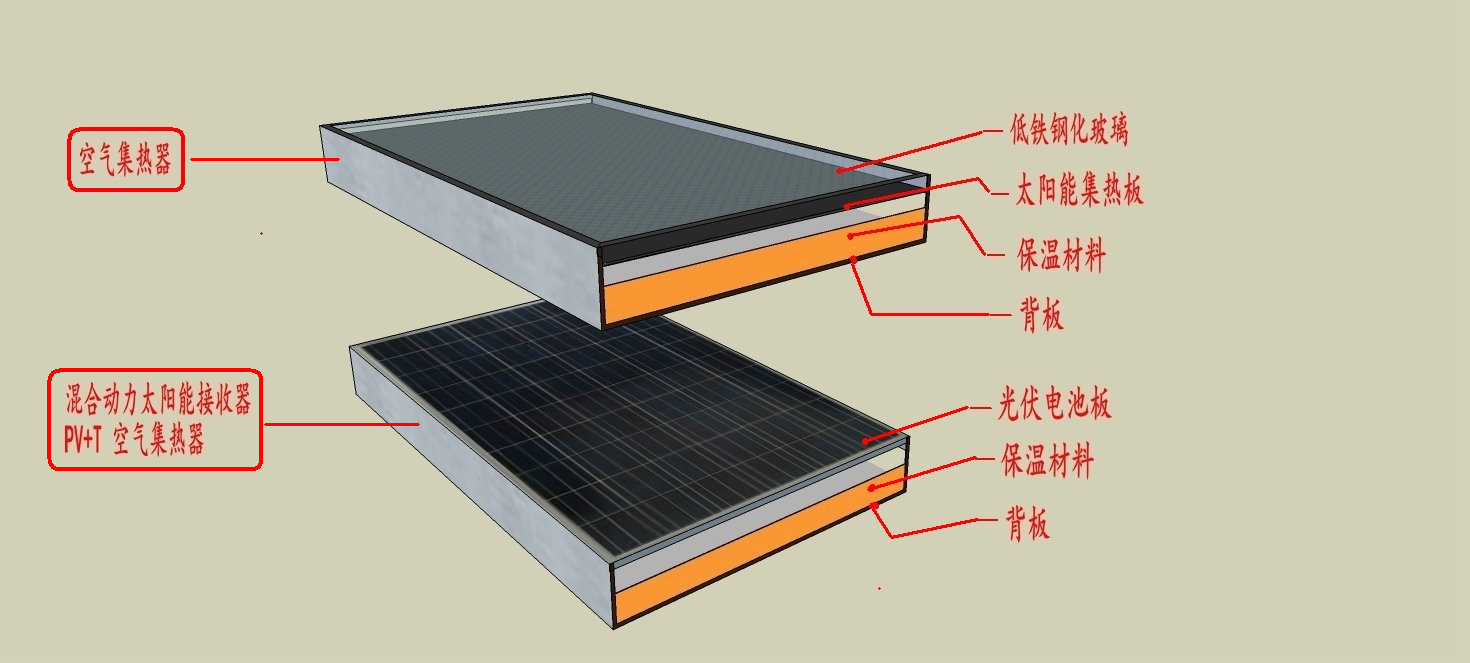

专业的太阳能空气集热器和混合动力以内接收器内部结构比较

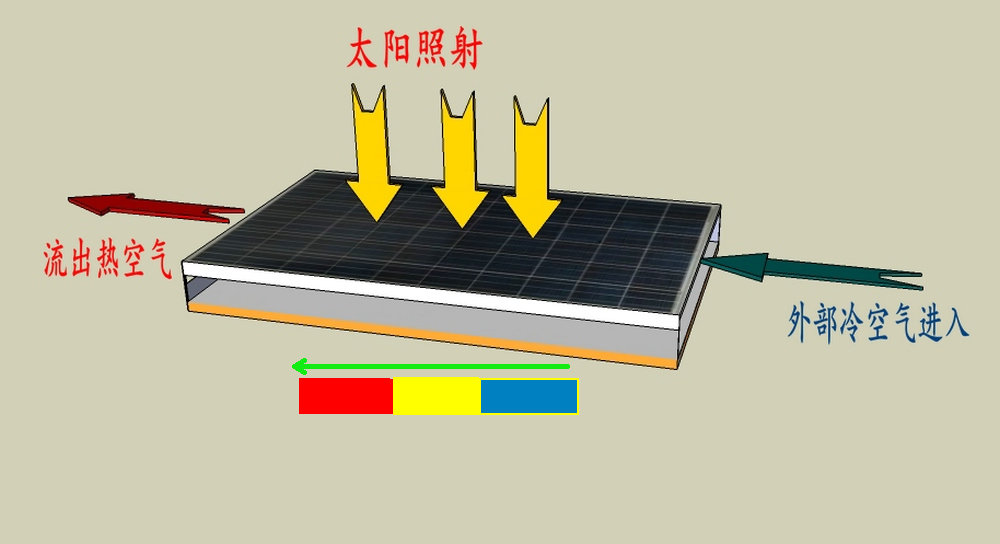

混合动力太阳能接收器加热空气 示意图
混合动力太阳能接收器参数表
|
长x宽x厚 |
1735X1000X180mm |
|
Surface of a collector接收器表面积 |
1,73 m² |
|
单排长度（太阳能接收器数量） |
10–40m(6-23 collectors) |
|
电功率 |
PMpp 240Wp |
|
光电转换效率 |
15% |
|
电 压 |
Uoc/ UMpp 36,5 / 29,0 V |
|
电 流 |
Isc/ IMpp 8,71 / 7,94 A |
|
标准测试条件 |
1000W/m²; 25°C; AM 1,5 |
|
制热功率 |
800 Wp |
|
标准热系统效率 |
45% |
|
温 升 |
20℃ |
|
每平方米接收器空气流量值 |
40-100 m³/h |
|
排接收器空气流量值 |
800-2000 m³/h |
|
停滞温度（最大） |
Tmax 100°C |
|
太阳能辐射 |
800W/m² |
|
每平方米接收器表面积空气流量值 |
50m³/h |
安装方式
嵌入式或者独立于屋顶安装；立面安装-墙体前面挂装。
能量输出
电：经过逆变器供电（5KW以内输出220V，5KW以上输出380V，50HZ）
热：预热的空气直接供给加热或者过程加热,或者带通风口的强制循环,或者带下垂风门(自动关闭)，如果不需要热供给时。
混合动力光伏太阳能空气接收器的应用
新鲜空气-供给一个需要常年使用的循环加热等等的系统，例如干燥系统，室内游泳池，喷漆车间，房间加热。
太阳能电功率和热功率的产生是在一个有限制面积的屋顶上进行的。
 |
 |
